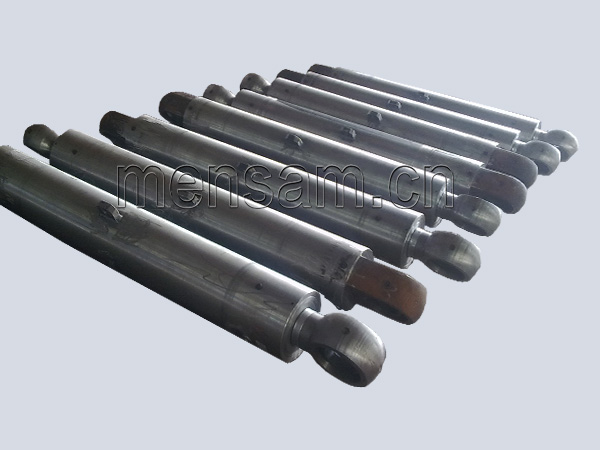

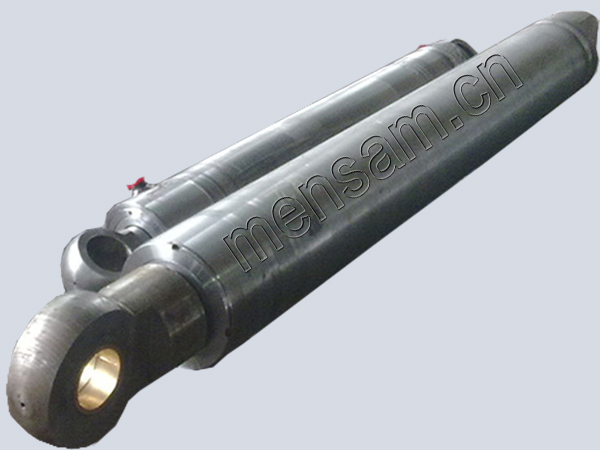

UG液压缸(工程液压缸)

找客服

温馨提示所有设备型号齐全，满足您不同需求！

油封品牌：派克油封,美国MPI,瑞典SKF,东空TNB,奥地利聚氨脂油封

油缸型号：UG-C液压缸,UG-G液压缸,UG-Q液压缸,UG-QN液压缸,UG-H液压缸

缸体材质：球墨铸铁QT450-10,铸钢ZG230-450,铸钢ZG270-500

规格型号：UG-C液压缸,UG-G液压缸,UG-Q液压缸,UG-QN液压缸,UG-H液压缸

应用领域：中高压（16Mpa和21Mpa）工程机械及通用机械设备配套用液压缸，主要有高温、高速、伺服三种功能，也是中国高端液压油缸出

销售热线0813-2517955

产品简介

技术参数

在线留言

安装方式与功能名称

1、UG-C液压缸--无润滑油衬套耳环安装方式；2、UG-G液压缸--关节轴承（耳环）安装方式；3、UG-Q液压缸--前法兰安装方式； 4、UG-H液压缸--后法兰安装方式；5、UG-J液压缸--前铰轴安装方式；6、UG-Z液压缸--中间铰轴安装方式；7、UG-D液压缸--底脚安装方式；8、UGD-Q液压缸--法兰式；9、UGD-Z液压缸--中间铰轴；10、UGD-D液压缸--底脚式。

应用领域

中高压工程设备及通用机械设备等配套用液压油缸，活塞杆的连接方式有外螺纹连接和内螺纹连接两种。

了解更多

技术参数

缸径	杆径	Φ1		Φ2	Φ3	Φ7	L1	L2	L3	L4		L5	L6	L7	L8	L9	L10	L11	L12	L13	L14	L15	L18	R	B	B1	H	M2	杆帽耳环
		尺寸	轴承孔公差							无缓冲	缓冲Y																		CR\|	QR	CH	QH
40	20	20	0 -0.001	56	11	25	192	16	25	70	59	17	10	30	25	28.5	167	105	130	25	40	22.5	50	25		16	12	M18x1.5	M14x1.5	40-1
	22					28																							M18x1.5	-2
	28					35																							M22x1.5	-3
50	25	30		70		28	192	18	30		68	20		40		30.5	197	120	150	30	45	22.5	60	35		22			M22x1.5	50-1
	28					35																							M22x1.6	-2
	36					42																							M27x2	-3
63	32			83	13	35	232	20	35	73	78		15		30	36	202	140	175	35	50	30	65				15	M22x1.5	M24x1.5	63-1
	36					42																							M27X2	-2
	46					45																							M33x2	-3
80	40	40	0 -0.012	106	17	42	245		46		75	25	18	55	40	40	205	160	200	40	60	38	105	45		28			M30x2	80 -1
	46					48																							M33x2	-2
	56					60																							M42x2	-3
90	45			114		48				78								185	230	45	70		110						M33X2	90-1
	50					52																							M39x2	-2
	63					68																							M40x2	-3
100	50	50		127	21	52	275		50	89	85	30		70	45	42.5	230	205	255	50	80	40.5	130	80		35	20	M27x2	M42x2	100-1
	58					60																							M45x2	-2
	70					72																							M52x2	-3
110	56			140		60	285		55	90	90						240	230	280	55	90		135						M42x2	110-1
	83					68																							M38X2	-2
	60					80																							M60x2	-3
125	63			162	25	68	298		60	104	97				55	47.5	243	255	310	60	100	45.5	140						M46x2	12S-1
	70					72																							M52xZ	-2
	SO					90																							M68x2	-3
140	70	90	0 -0.015	166		72	328		65	114	105	35		80			273	280	340	65	115		155	70		44		M33x2	M52X2	145-1
	ao					80																							M60x2	-2
	100					100																							M76x3	-3
150	75			180		78	333		70	119	110				60	50		285	356	65	120	48	157						M58x2	150-1
	66					85																							M64x2	-2
	105					105																							M60x3	-3
160	60			194	31	80	343		75	124	115				65	524	278	310	375	70	130	50.5	160						M60x2	160-1
	80					90																							M68x2	-2
	110					110																							M85x3	-5
180	90	70		218		90	378	26	85	129	122	40	22	90	70	60	306	345	415	75	145	57	180	80		45		M42x2	M85x3	180-1
	100					100																							M85x3	200-1
	125					120																							M95x3	-3
200	100	80		245		100	398		95	141	127			100			326	385	465	80	165		200	90		55			M76x3	200-1
	110					110																							M85x3	-2
	140					125																							M100X9	-3
220	110	90	0 -0.020	272	37	110	435		105	146	143	50		110	87	65.5	349	436	525	90	185	65.5	225	100		60	25	M48x2	M65X3	220-1
	125					120																							M95x9	-2
	160					140																							M125x3	-3
250	125	100		288	45	120	446		115	165				120	92	71	354	485	595	100	206	68	246	110		70			M95x3	250-1
	140					125																							M100x3	-1
	180					I60																							M145x3	-3
