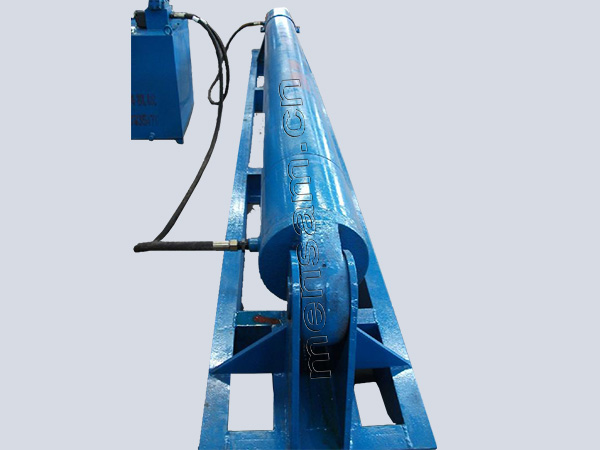

顶推机液压油缸

摆渡顶车机与液压缸工作机制

隧道窑用液压摆渡顶车机,按实际用途可分为两种：YJ型和YDS型液压顶车机YJ型液压摆液顶车机用于砖瓦厂养护工艺，将载满砖坯的养护车，经本机运送并推入各条养护轨道进行养护。

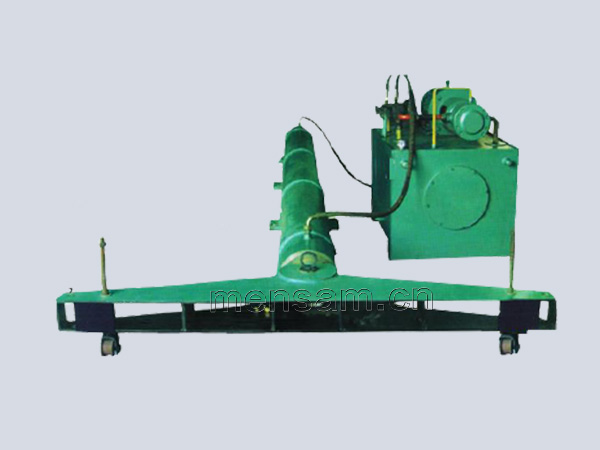

1、YJ型液压顶车机，包括顶车机机架，在该机架上设置有由液压站与顶车油缸组成的液压顶车装置，其中顶车机平台上还有一个通过高压油管与液压站相连的液压马达，液压马达与主动链轮相连，在顶车机主动轮轴上固定有从动链轮，主动链轮与从动链轮通过链条相连。他采用一个液压站，可分别驱动顶车机行走系统和顶车作业装置，只需一个人操作即可完成全部顶车作业，节省了人工。采用移动式顶车架，省却了人工推车环节，节省了人工，降低了劳动强度。

2、YJ型顶车机是一种用于操纵窑车进入隧道窑的多功能液压顶车机，包括：渡车、液压站、液压缸、卷扬机、窑车轨道、操纵台，其中，液压缸顶头的伸缩方向与窑车轨道走向位置相对照，卷扬机的牵引绳通过导向轮与窑车轨道走向位置相对照，在渡车上靠近窑门的一角设置了一个可以凸出、缩进的开启滑轮，多条并列烧结砖隧道窑只需一台多功能顶车机就能完成引渡窑车、自动打开窑门、将窑车顶入窑内等过程，具有结构紧凑、经济实用、操作方便等特点。

3、YDS型液压顶车机是传统的一种类型，有着运行平稳，停车迅速，顶推有力等特点；还可根据需要可采用单顶或双顶。
